創新突破！江西鑫通全能型雙臂鑿巖臺車解決隧道臺階法施工難題

    隧道的開挖通常涉及到多種工法，根據圍巖變化可能存在：全斷面法→臺階法（微臺階同步開挖）→環形開挖留核心土法→中隔壁法（CD法)→交叉中壁法（CRD法）→雙側壁導坑法等多種工法，受地質結構變化的影響，施工方有可能采用單一開挖工法，也可能同時面臨兩種或兩種以上的開挖方式，而機械化施工過程中，單臺設備很難同時滿足多種工法施工需求，因此鑫通機械推出了“DW2-180全能型雙臂鑿巖臺車”，可同時滿足微臺階同步開挖、三臺階全斷面、雙側壁開挖的鑿巖鉆孔問題。

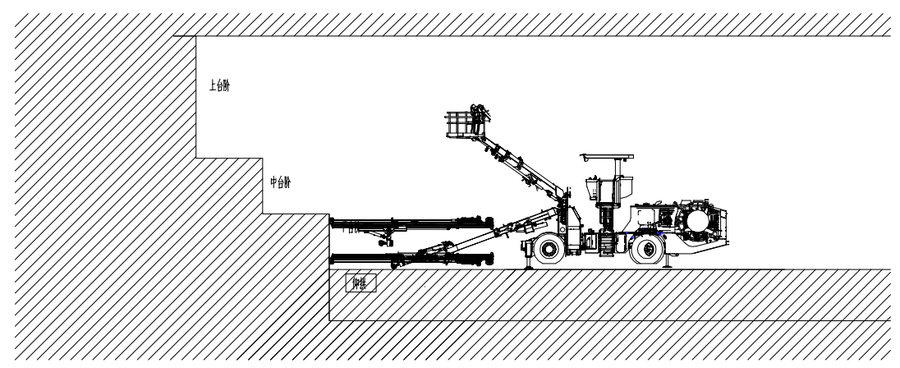

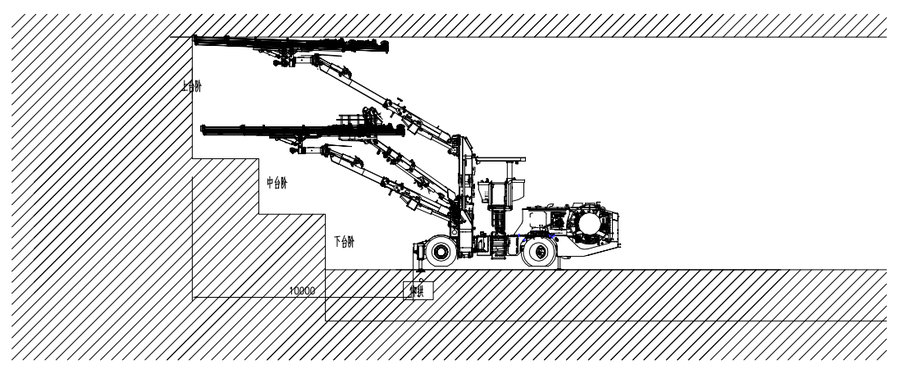

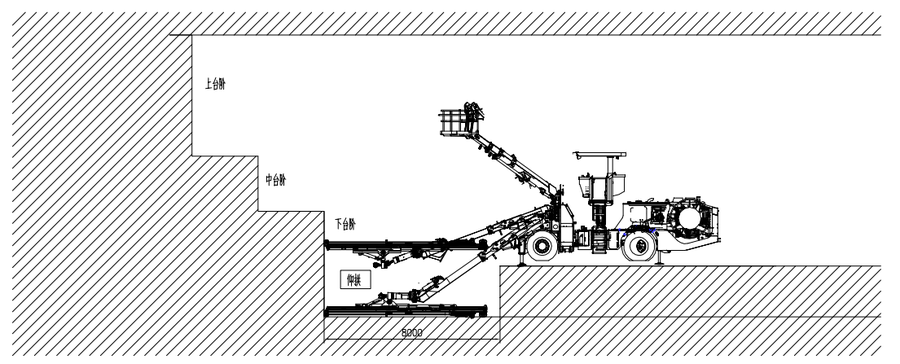

適應：微臺階同步開挖法，采用加長型鷹式鉆臂設計，滿足三臺階同步開挖，設備停于下臺階滿足“上、中、下”同步爆破，臺階總深度10米。解決傳統鑿巖設備鉆臂“短”，深度上不能滿足臺階間距的問題。

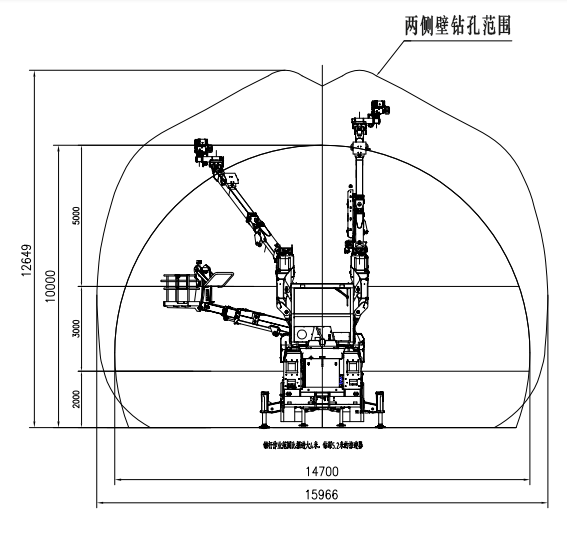

DW2-180采用加大型鷹式臂增幅，臂架可升降滿足全斷面開挖作業高度，整機剛性十足、結實耐用、且噸位低。最大作業范圍滿足16米寬、12.6米高，幾乎滿足目前國內外多數隧道全斷面開挖需求。

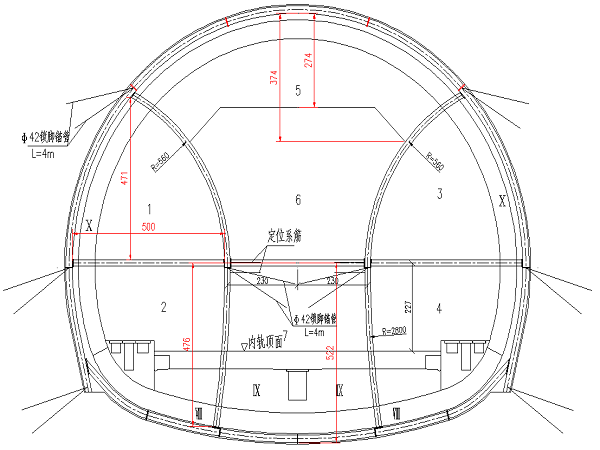

大斷面作業時，鷹式臂展開可滿足較大、較高的作業需求，收回時整機外形尺寸變小，僅2.9米寬，3.8米高。相比折疊臂展開時對巷道高度的要求，此設備在巷道中的通用性更廣，可滿足小斷面5X5米或(如中隔壁法（CD法)→交叉中壁法（CRD法）→雙側壁導坑法)作業需求。

DW2-180 鷹式加長臂鑿巖臺車性能特點

1

全液壓平動伸縮式鉆臂：鉆臂具有全方位平行保持功能，確保控制超欠挖。降低操作手作業難度，提升鉆孔合格率、爆破效率。快速精確定位周邊孔、掏槽孔、錨桿孔、超前支護孔等；通過螺旋油缸，鉆臂可360°翻轉；采用矩形橫截面設計，維護簡單且剛性更好，鉆臂的伸縮功能使鑿巖范圍更廣。

2

 配置吊籃：二級伸縮式高空作業服務吊籃，用于炮孔畫點、高空作業平臺應用。

3

 加長型鷹式臂：采用鷹式臂展開結構設計，不僅滿足“大斷面”作業需求，同時滿足“小斷面”作業空間。鷹式臂展開時滿足13米平行作業高度，收回時正常高度僅3.12米，滿足5米巷道空間正常作業。

4

 安全駕駛操作室：采用側向駕駛隧道設備專用設計，行車時側向駕駛前進后退觀看便利，且在高位觀察視野好。高清數字監控顯示屏使操作手能更清晰、精準的觀察鉆孔情況。考慮到臺階法施工主要以IV/V級圍巖為主，駕駛頂棚設計符合FOPS（防落物沖擊）要求，保證了操作手的安全性。

5

 高位“廣闊”操控平臺：可升降式操作臺，滿足臺階法施工。設備停在下臺階時操作手在高位置操作，具有更廣闊的視野，特別是頂部周邊鑿巖時觀察更準，更好控制周邊孔位置而減少超欠挖誤差。

6

具備雙緩沖功能強勁的鑿巖機：配置18KW或22KW功率鑿巖機，單孔作業時間僅需1.5分鐘，單循環作業2小時內完成。具有雙緩沖功能，有效減少因空打而損壞鉆具的問題。

三臺階同步開挖應用案例

“渝昆鐵路來福隧道”

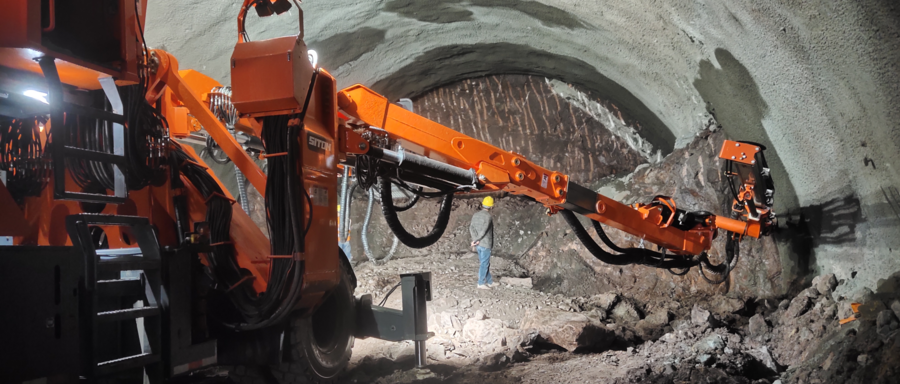

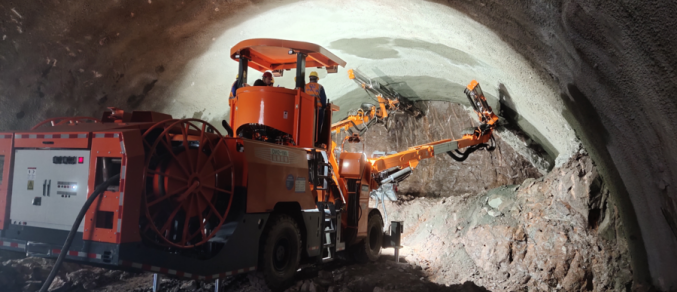

渝昆高鐵項目來福隧道出口，前期IV-V類圍巖，采用三臺階微步開挖，采用鑫通機械DW2-180雙臂帶吊籃鑿巖臺車，配置2套加長型鉆臂，隧道圍巖變化多樣，考慮機械化全過程施工，既滿足前期微臺階同步開挖施工需求，也可滿足后期全斷面開挖作業能力，從而提高了機械設備的利用率。

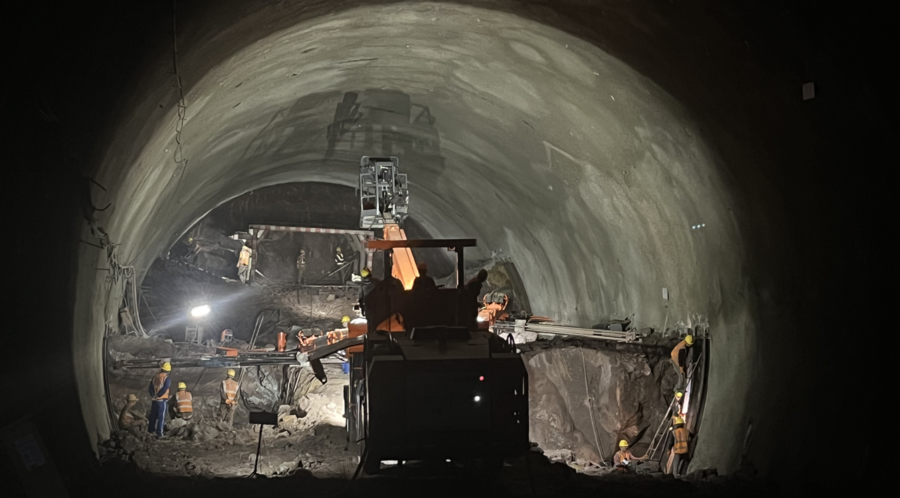

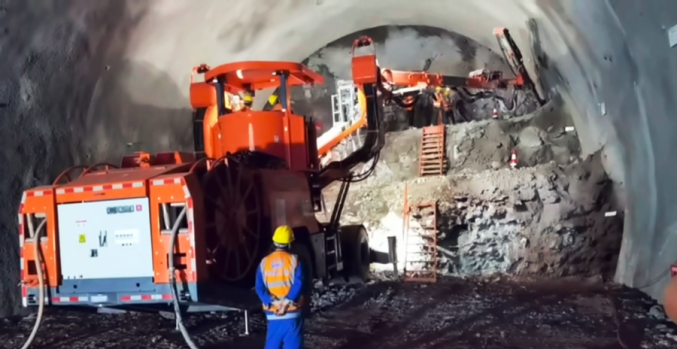

三臺階同步開挖（設備停靠下臺階同步鑿巖）

上中下三臺階總共約120-130個孔，IV-V類圍巖，鑿巖深度2.8-3m，操作手2人，輔助工2人，全工序僅需1.5小時完成作業，單孔鑿巖時間1.5分鐘。

錨桿孔施工：可以滿足系統錨桿、鎖腳錨桿、超前錨桿、注漿錨桿等施工。
